珠海橫琴新區市政基礎設施I標段城市綜合管廊工程

質量管理及創優經驗介紹



    一、工程概況

珠海橫琴新區市政基礎設施I標段城市綜合管廊工程包括中心南路、環島東路中段綜合管廊及一座控制中心，綜合管廊建設總長度12.515公里，工程總投資91382.19萬元。其中環島東路中段為三艙式綜合管廊，長5.440公里；中心南路為兩艙式綜合管廊，長7.075公里；控制中心總建筑面積1048.27m2；綜合管廊平均埋深約5-11m，寬度為4-10m，綜合管廊內分期實施給水、中水、電力等6種管線，設置通風、排水、消防、監控等系統。通風、排水、消防、監控系統由控制中心集中控制，實現全智能化運行。

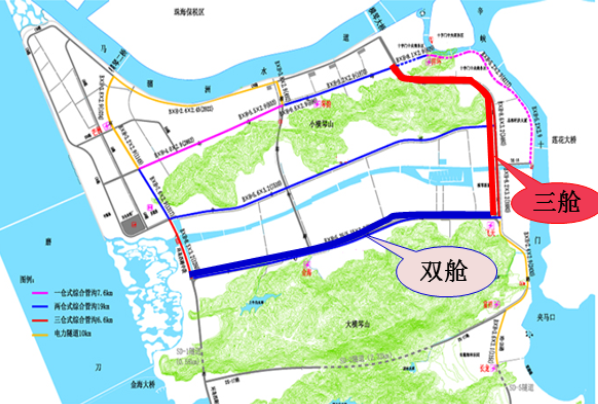

項目平面示意圖

工程于2011年6月1日開工建設，2014年9月26日竣工驗收，工程報建手續齊全、合法，施工圖審查合格。施工過程中無質量、安全事故，無環境污染、無拖欠農民工工資情況。工程驗收、竣工備案程序、各專項驗收符合程序要求。

工程質量目標：魯班獎

工程建設相關單位：

建設單位：珠海大橫琴股份有限公司、珠海中冶基礎設施建設投資有限公司

施工單位：中國二十冶集團有限公司

勘察及設計單位：中冶集團武漢勘察研究院有限公司

監理單位：珠海市工程監理有限公司

監督機構：珠海市建設工程質量監督檢測站

二、工程主要特點、難點

1、工程特點

（1）工程于2010年開始規劃設計、2011年開工建設，為《城市綜合管廊工程技術規范》的編制提供了寶貴經驗。

（2）將市政管線由“平面錯開式”向“立體集約式”布置，減少了“馬路拉鏈”和空中“蜘蛛網”，為全國提供了可復制的綜合管廊建設經驗。

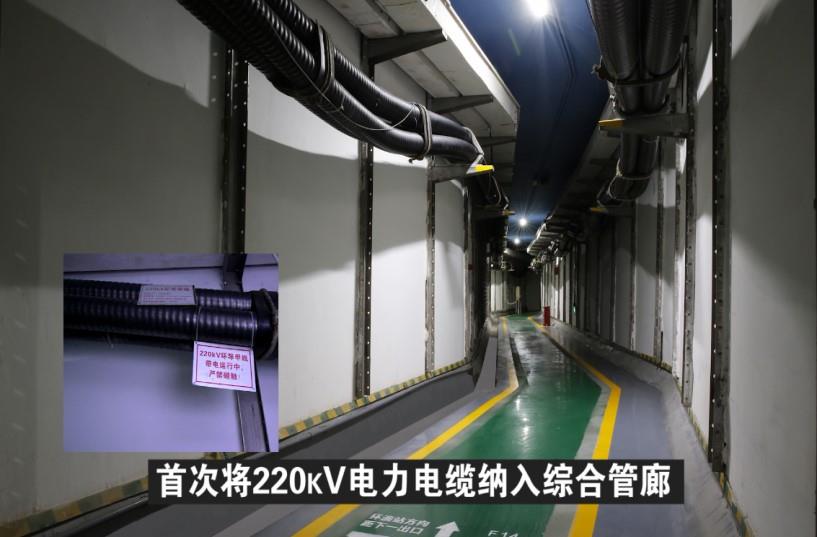

（3）首次將220kV電力電纜納入綜合管廊，節約城市用地15公頃，直接經濟效益30億元。

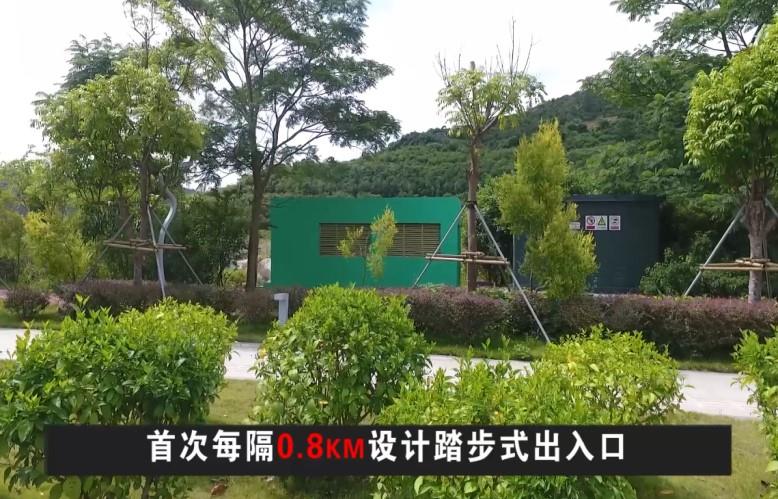

（4）首次每隔0.8公里設計踏步式出入口，方便檢修，與周邊景觀協調設計，低碳、生態。



2、工程難點

（1）周邊環境復雜、施工組織難

工程線路長、施工內容多，沿線建筑物及地下管線密集，與道路施工多處重疊交叉。項目部精心組織，細分作業面，多渠道組織調配資源，確保工程順利實施。

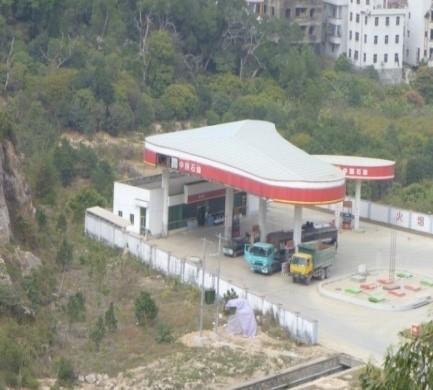

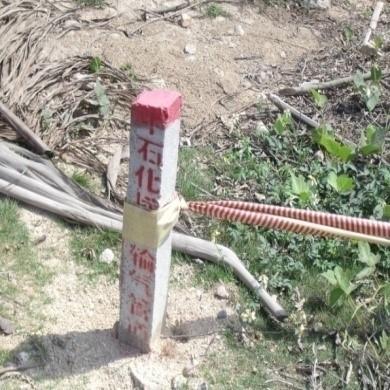

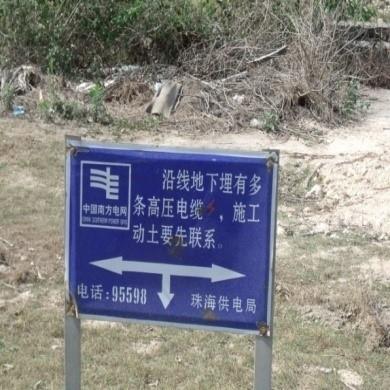

周邊建（構）筑物

（2）地基處理難、沉降控制要求高

工程位于深厚欠固結淤泥區，最大厚度達41.5m，含水率65%以上，且局部含5-10m厚的塊石層。采用自主研發的欠固結淤泥處理技術，有效控制道路與綜合管廊的差異沉降。創新塊石層沉樁引孔技術，確保PHC樁施工質量。

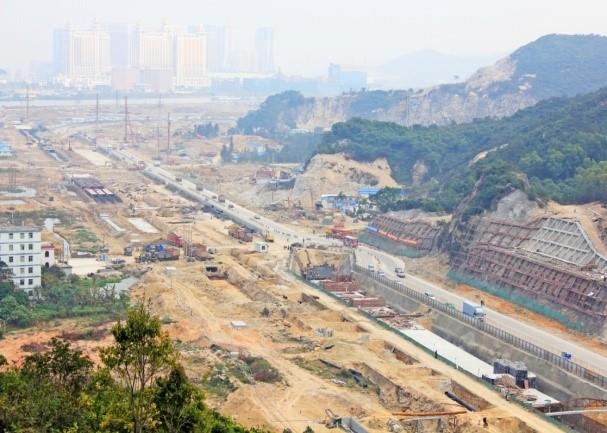

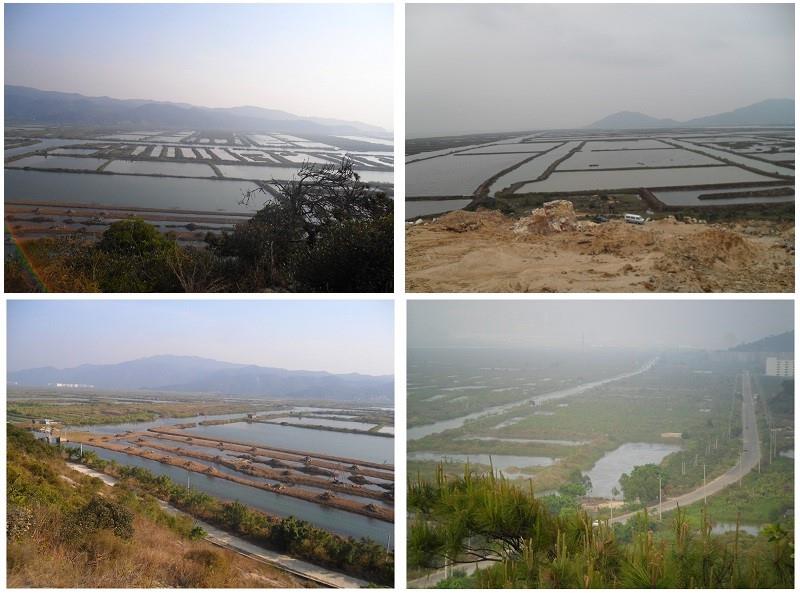

項目原地貌：灘涂、沼澤

（3）深基坑施工風險高

綜合管廊基坑全線開挖深度均超過-5m，最深達到-11m，施工風險高。綜合管廊深基坑鄰近已建新家園小區圍墻，最近僅為0.5m，采用了鋼板樁支護、灌注樁支護等多種支護方式，深基坑變形控制難度大，施工安全要求高。

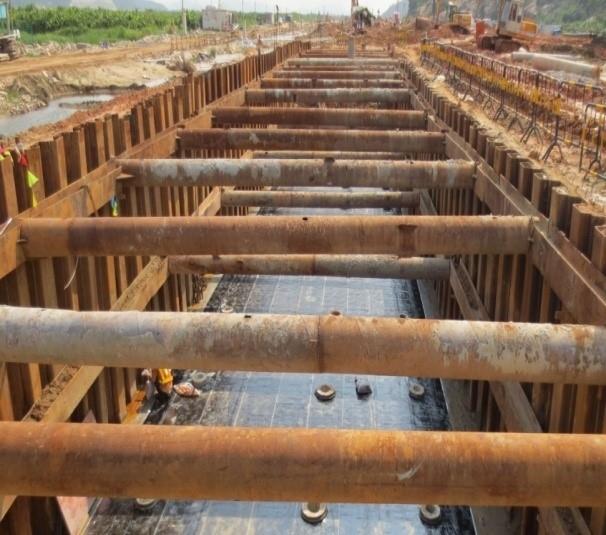

深基坑施工

（4）大直徑管道運輸、安裝、線形控制難度大

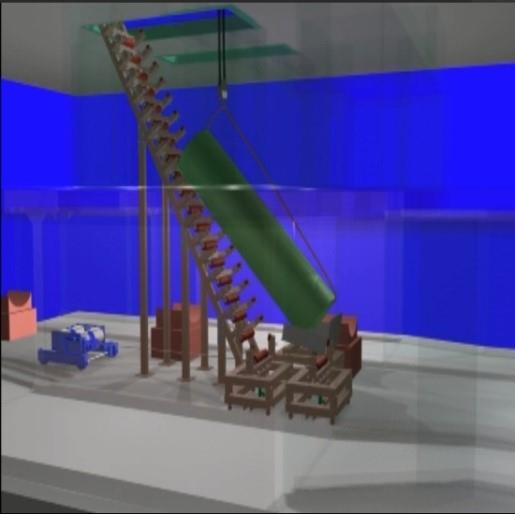

長距離綜合管廊空間受限，加深段多，焊接量大，施工安全要求高。自主研發管道運輸及安裝方法，采用準密閉空間大型管道運輸及安裝技術，解決了受限空間管廊中管道安裝作業難題，最大限度地減少了工序，提高了質量、安全和工效。

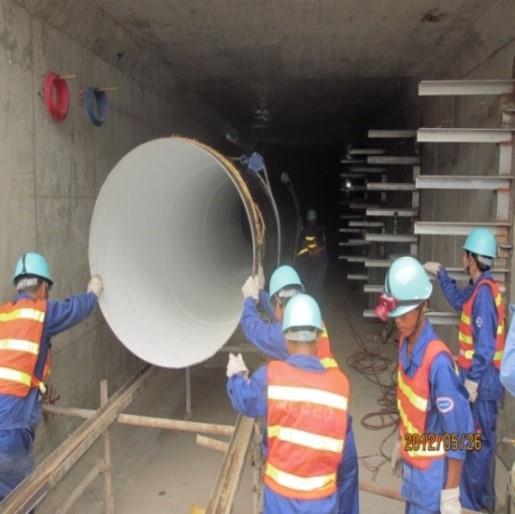

管道安裝

利用BIM技術仿真施工，采用工廠模塊化預制，提高工效、確保質量，線形美觀。



     三、質量管理措施

（1）明確目標，策劃先行

工程伊始就確立了以“魯班獎”為創獎目標，編制了詳盡的工程創優規劃，并制定嚴格的項目管理辦法及質量內控標準，實施亮點策劃，確保工程質量一次成優。

此外，對創“魯班獎”這一目的進行目標分解，掌握實現最終目標的前提條件，并制定計劃、由專人進行落實。從而把控創優節奏，有條不紊的開展創優工作，做到時間到，節點完。

（2）加強領導，強化意識，扎實推進

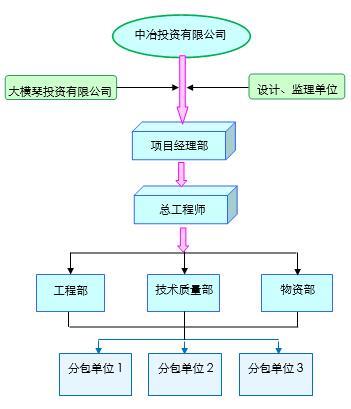

該項目業主單位高度重視,全力推進質量創獎工作。項目部成立了涵蓋建設及監理單位的創“魯班獎”組織機構，強化項目創獎意識，責任落實到人，定期組織召開創優推進會議，認真部署實施，確保創“魯班獎”工作順利推進。



（3）建章立制，規范管理

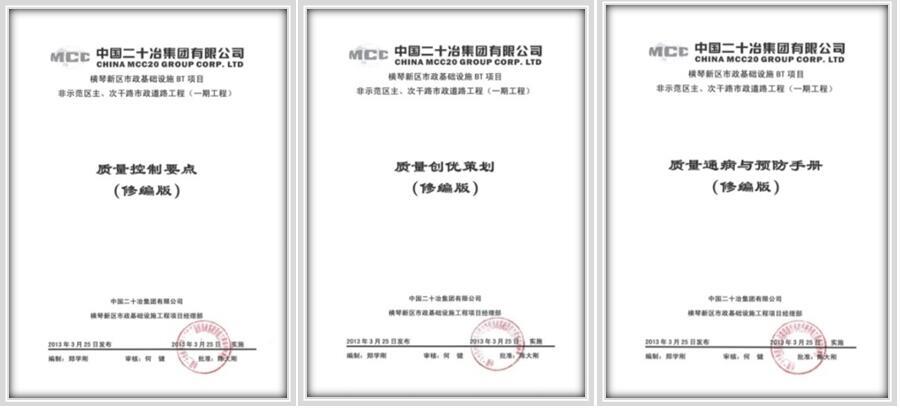

建立了完善的質量管理制度體系，以規范化的管理，有效保證和提高工程質量。項目部共制定了《施工組織設計、專項方案管理辦法》、《設計變更管理辦法》、《工程質量獎懲管理辦法》、《分包質量考核管理辦法》、《專項驗收管理辦法》和《工程檔案管理辦法》等26項管理辦法,并匯編成冊。



（4）嚴格施工，加強過程管控

工程堅持高標準施工，項目實施過程中，嚴格執行驗收“三檢制”，強化工序驗收，推行PDCA循環法，確保了工程一次驗收合格，工程質量滿足國家標準規范的要求。關鍵工序及分項、分部工程由施工、勘察、設計、監理、建設方及政府監督部門共同驗收。

針對工程檔案，在項目實施過程中，多次邀請了質量監督部門、檔案管理部門人員對工程檔案進行檢查、指導，確保工程檔案真實、有效，從而滿足申報“魯班獎”的要求。

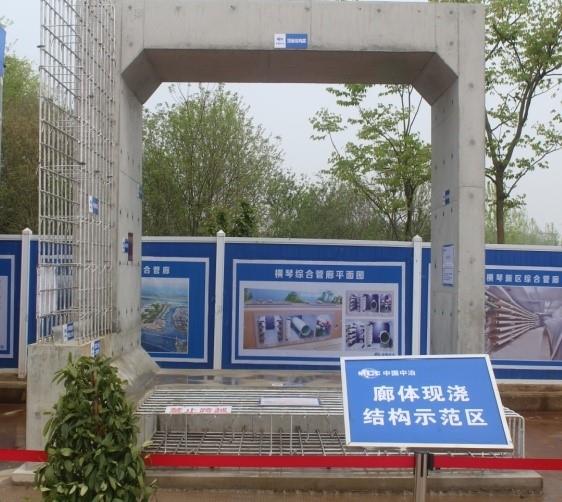

（5）實行樣板引路，首件制

對工序質量采取樣板引路首件制度，統一質量標準，規范質量行為。



（6）宣傳激勵，營造氛圍

開展形式多樣的質量宣傳評比活動，制作了質量宣傳板報，懸掛質量條幅，增強項目人員的質量意識；開展優秀質量管理人員評選活動，樹立質量行為和科學管理的標桿，進一步提升了工程整體質量管理水平。



（7）建立月度綜合考評制度

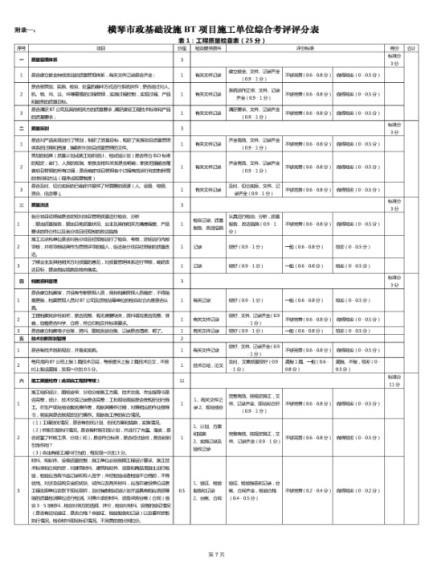

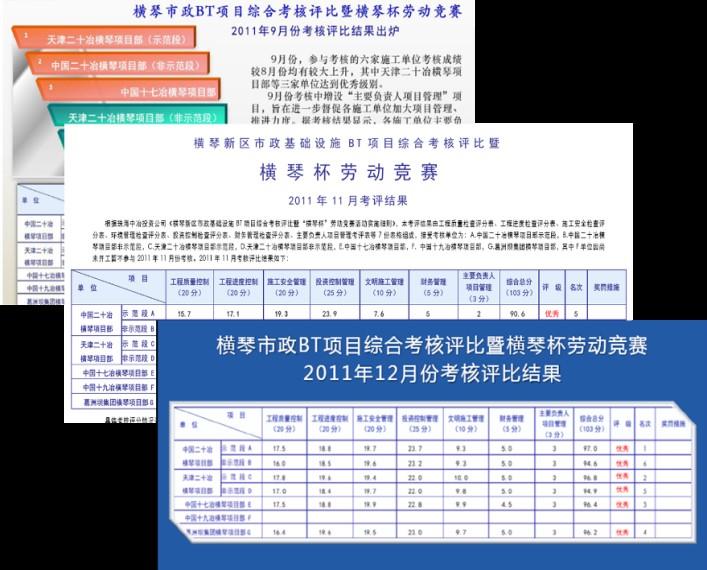

項目部編制了《綜合考核評比辦法及勞動競賽活動實施細則》，建立了項目月度綜合考評制度，獎優罰劣。通過“7個大項、136個小項”的綜合考評、競賽，全方位的對施工過程進行管理和監督。

7個大項主要包括質量控制、進度控制、投資控制、安全管理、文明施工管理、財務管理和主要項目負勞動競賽責人“盡職”管理。



    （8）大力開展科技攻關

本工程推廣應用住建部“建筑業10項新技術”中的8大項27個子項，獲省部級新技術應用示范工程。

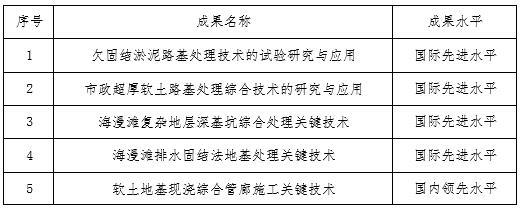

自主研發核心技術5項，其中有4項達到國際先進水平。獲授權專利31件，其中發明專利11件，形成部級工法5項。

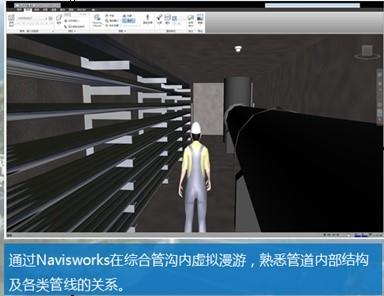

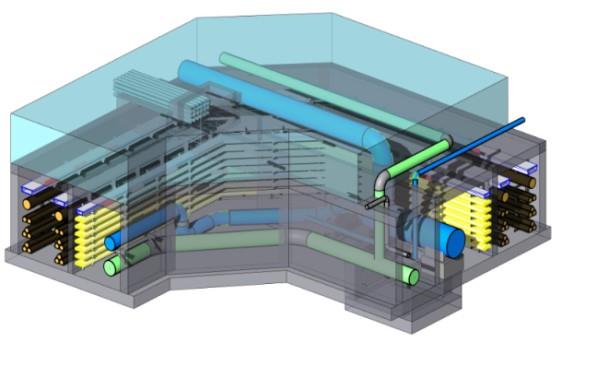

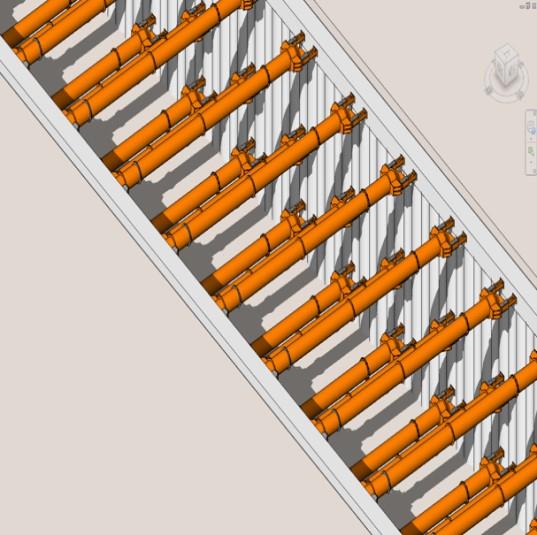

 采用BIM技術對建筑結構進行模擬施工，在施工階段模擬基坑開挖、管線安裝工況，確保安全施工；對關鍵工序進行三維可視化交底，提高施工質量和效率。



BIM技術模擬施工



BIM獲獎證書

  （9）按期申報，確保申報資料準確無誤

    安排專人負責申報資料的收集、整理，對網上申報資料、書面申報資料組織集中會審，群策群力，力爭申報資料的完美、準確。

    （10）掌握迎檢流程，做到有條不紊

    迎檢工作是整個申報工作的最后一環。項目成立了以總工程師、技術質量部門、辦公室、財務部等部門的迎檢工作小組，從迎檢流程、PPT匯報材料、DVD錄像、迎檢路線等均由專人負責，做到事無巨細，確保各個環節有序、有條不紊。

四、工程質量亮點

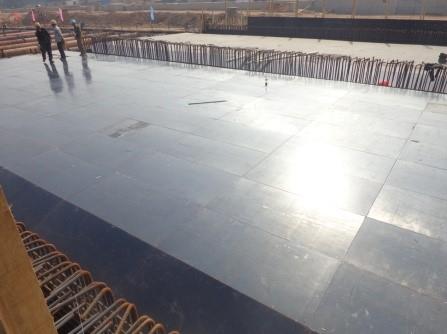

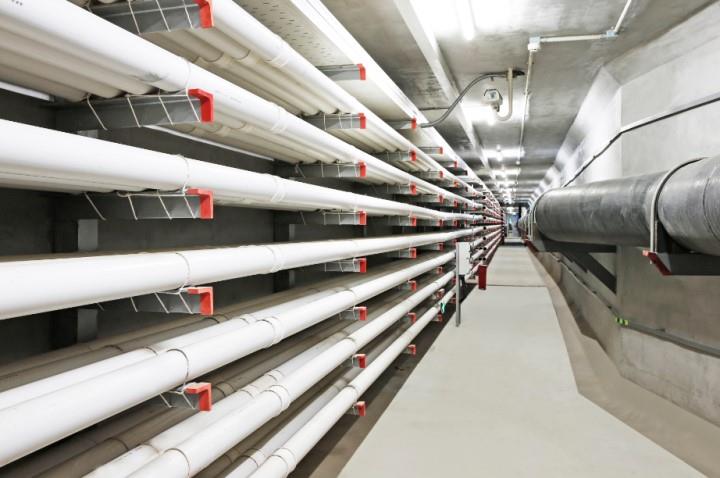

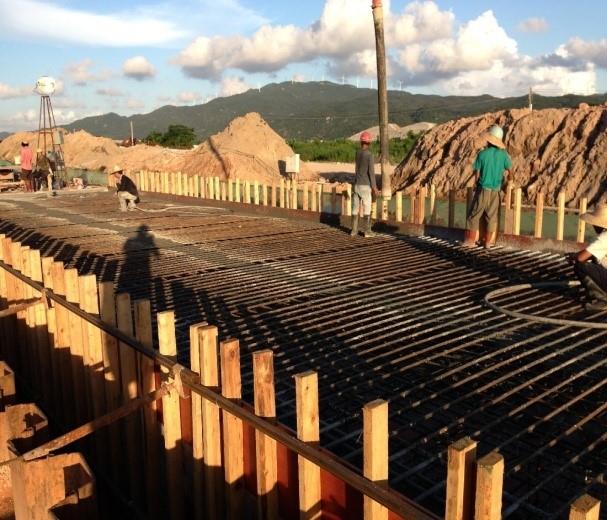

（1）管廊模板支設方正平整、鋼筋安裝整齊、綁扎牢靠。



（2)混凝土結構里實外光，無任何有害裂縫；伸縮縫采用廠家定制的無接頭橡膠止水帶，安裝位置正確，成品保護到位，止水效果良好，無滲漏。

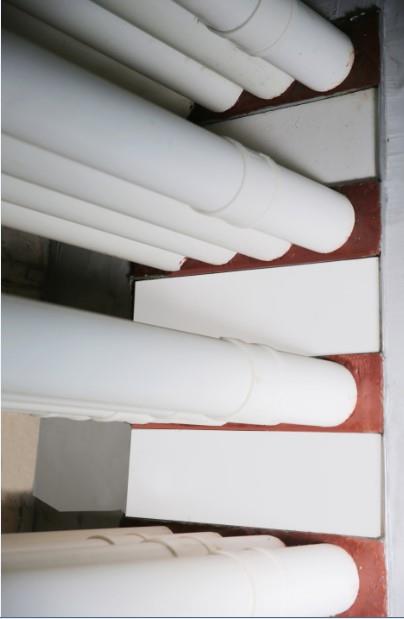

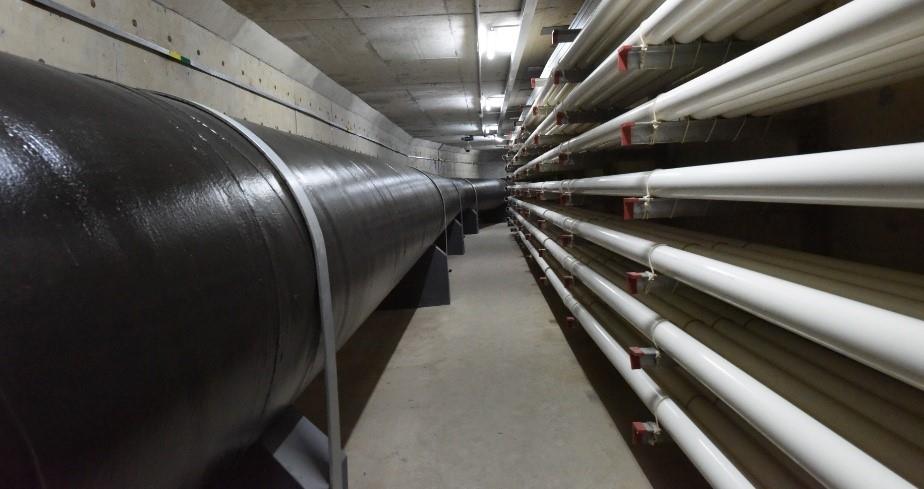

（3）給水管道混凝土支墩定位準確、棱角分明，弧度精確、與管道貼合緊密，鋼帶固定螺栓外露絲扣一致，防護精細，管道精心施工，油漆完整明亮。

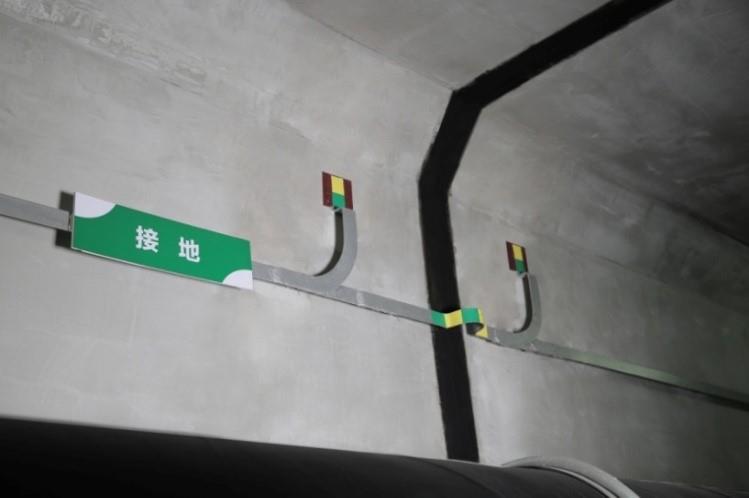

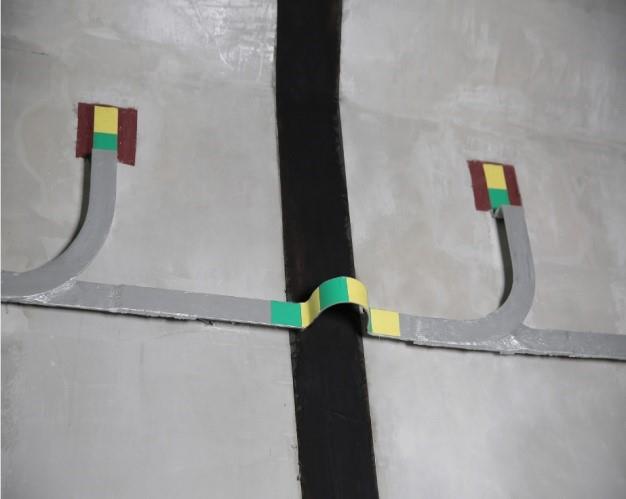

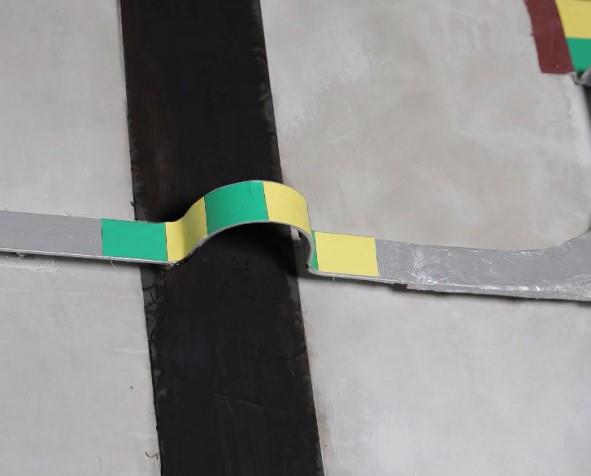

（4）接地連接可靠，伸縮縫“Ω”彎制作光滑，接地標識清晰、接地線敷設平整、美觀、固定。

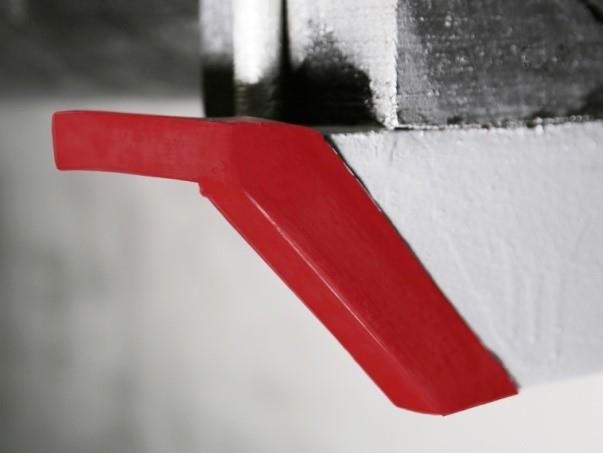

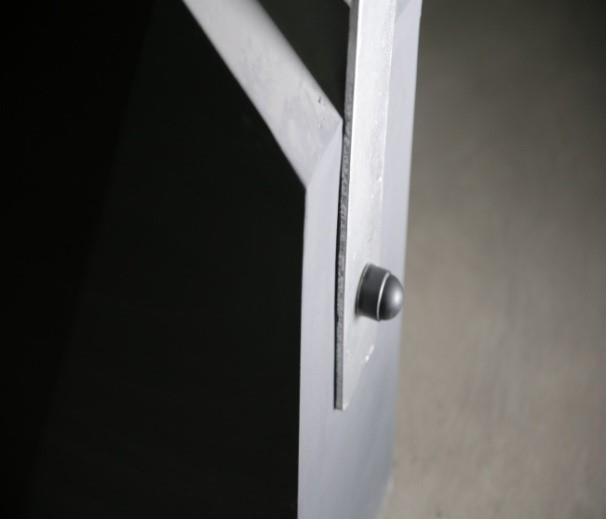

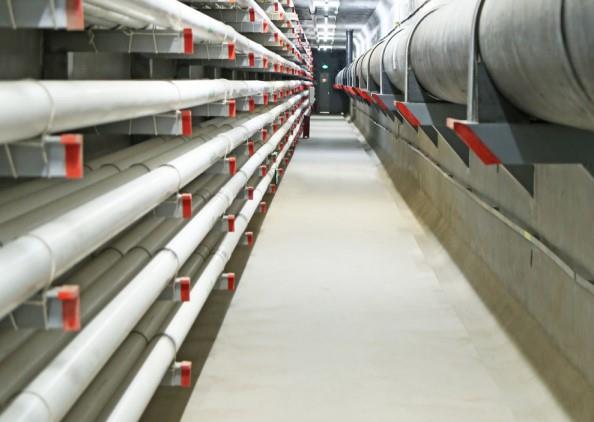

（5）管道支架邊緣人性化設計安裝防護套，金屬排架端部使用膠皮保護。

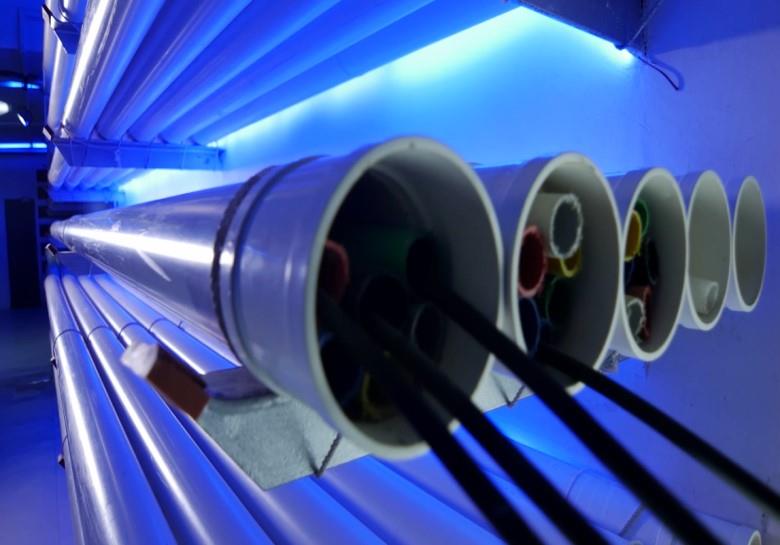

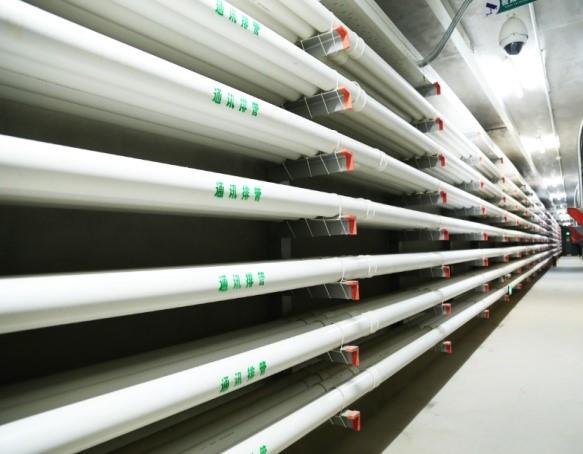

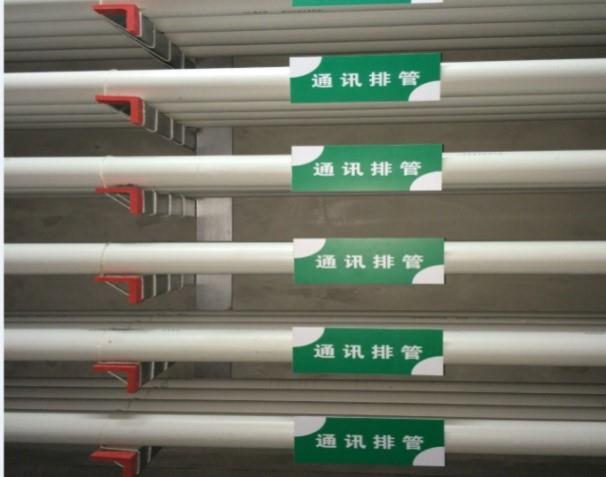

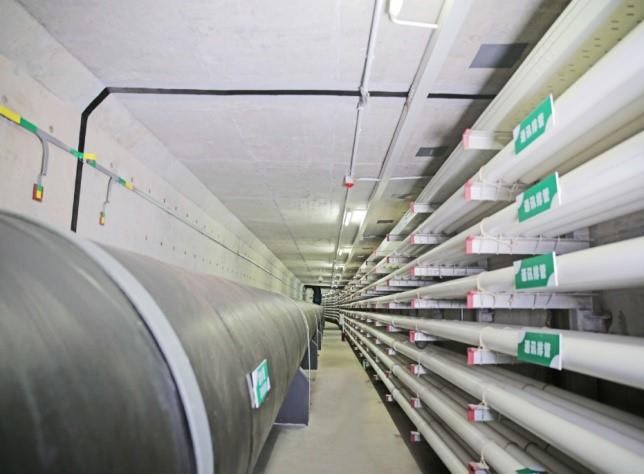

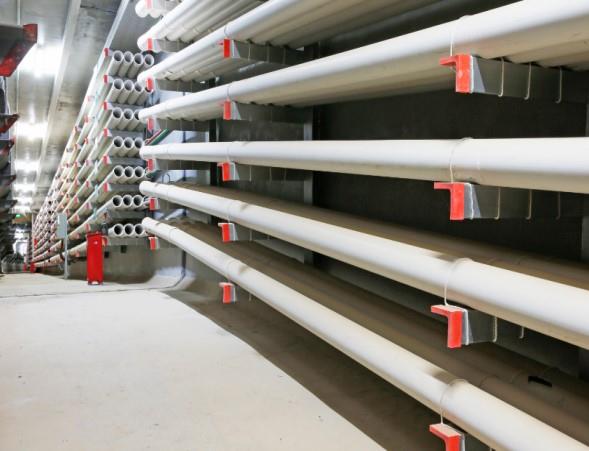

（6）電氣各類管線敷設齊整，固定牢靠，標識清楚美觀，電纜支托架邊緣均做防護措施。



（7）電氣照明器具安裝布局合理，成排燈具整齊順直，照度明亮。

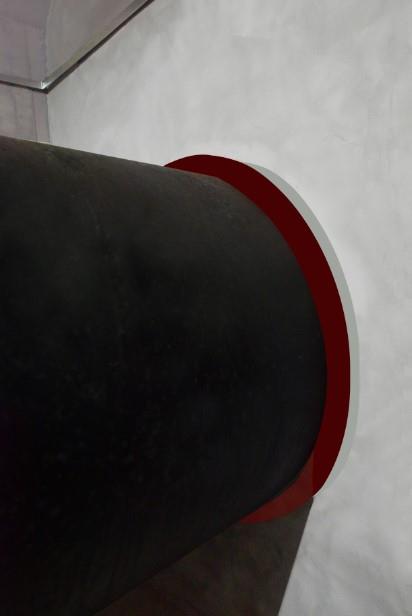

（8）穿墻套管做工精細，防火封堵嚴密。

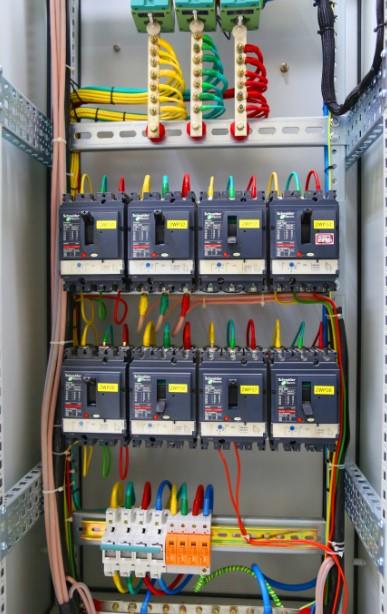

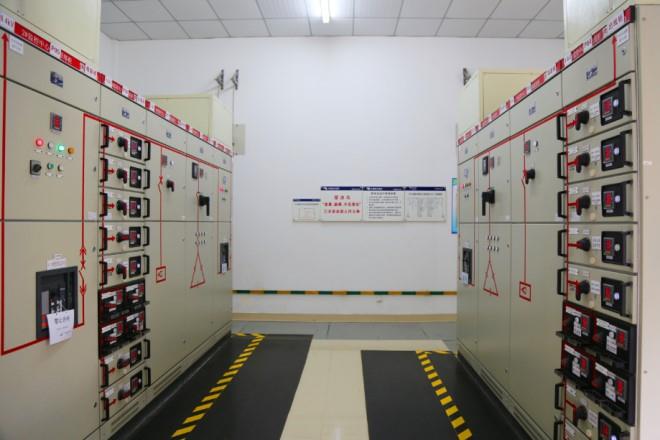

（9）線路排布整齊、接線牢固可靠，盤柜安裝規范、整齊美觀、標識清晰。



五、綜合效益及工程獲獎情況

1、綜合效益

綜合管廊建成后，相對于傳統的直埋管線優勢十分明顯：實現土地集約化利用，節約城市用地約15公頃，經濟效益30億元；避免了道路的反復開挖，延長各種管線的使用壽命，改善城市環境，提高市政供應的安全保障，增強城市的防震抗災能力。創新了綜合管廊運營管理模式，實現了“公司化運作，物業式管理”,直接促成了國內首部綜合管廊地方性法規—《珠海經濟特區地下綜合管廊管理條例》的出臺，為國家立法積累了寶貴經驗，社會經濟效益十分顯著。



工程交付使用后，結構穩定，各類管線運行正常，使用單位非常滿意。受到了社會各界的高度關注，新華社、人民網、中央電視臺以及多家省級主流媒體深度報道達50余次，引起了巨大的社會反響。工程充分體現了智慧、生態城市理念，能滿足橫琴未來100年城市發展使用需求，是“本在當代、利在千秋”的責任工程。



省、市相關媒體爭相報導橫琴綜合管廊

2、工程獲獎情況

（1）全國建設工程優秀項目管理成果一等獎2項



（2）2014年度上海市“申安杯”優質安裝工程獎



（3）2014年度廣東省市政工程安全文明施工示范工地



（4）2015年度全國冶金行業優質工程獎



    （5）2015年度中冶建筑新技術應用示范工程



（6）2015年度廣東省市政優良樣板工程



（7）2015年度廣東市政金獎



（8）2015年度市政金杯示范工程



    （9）2016年中國安裝工程優質獎(中國安裝之星)



    （10）2016年中國人居環境范例獎



    （11）中國建設工程魯班獎
