深圳大學學府醫院項目創優經驗交流

一、工程概況

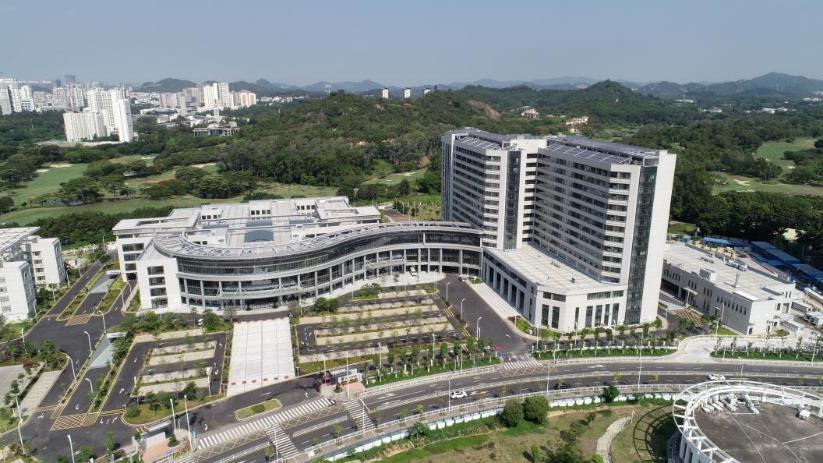

深圳大學學府醫院（運營名稱為深圳大學總醫院）位于深圳市南山區大學城，是深圳市人民政府全額投資興建的重點民生工程之一，是一所集臨床醫療、可研教學、健康管理于一體的國際化、數字化三級甲等創新研究型綜合醫院。

工程建筑面積13.04萬㎡。由門診樓、病房樓及后勤樓組成，其中門診樓地下1層，地上4層；病房樓地下2層，地上14層；后勤樓地上2層。工程總造價3.96億元。

工程于2013年12月26日開工，2017年06月15日竣工。由深圳市建工集團股份有限公司承建。

    二、高優目標 策劃先行

1. 設立明確的創“魯班獎”目標

項目在施工準備階段根據項目的性質、定位及客觀條件即設定了創“魯班獎”的目標。設立創優領導小組，組織機構主要包括：創優領導小組、項目創優小組。小組相關人員由建設單位、監理單位、總包單位、專業分包單位的領導及業務骨干組成。創優領導小組對創優目標進行了逐級的分解。

2.編制創優策劃，指導創優工作

依據《創建魯班獎工程實施指南》、《創建魯班獎工程細部做法指導》和創優目標編制工程創優實施策劃，主要內容包括：

（1）項目管理目標策劃；（2）項目特點重點、難點分析及對策；（3）項目管理組織機構的策劃；（4）施工部署策劃；（5）施工進度策劃；（6）技術管理策劃；（7）工程質量創優管理策劃；（8）安全文明施工創優管理策劃；（9）CI管理策劃；（10）資源需求管理策劃；（11）機電安裝創優管理策劃；（12）總分、包管理策劃；（13）風險管理策劃；（14）項目信息化管理策劃等。

3.工程創優質量管理

（1）質量管理標準化

在貫徹落實國家、省、市規范標準要求的基礎上，嚴格執行《深圳市建筑工務署標準匯編指引》，執行深圳市特發工程建設監理有限公司現場質量監督規定，執行深圳市建工集團股份有限公司的《工程質量管理標準化手冊》、《工程細部質量標準做法》、《質量通病防控手冊》等質量管理制度；確立了由建設、監理、總包牽頭，各專業分包單位參加的聯合驗收制度。

（2）實行“樣板引路制”

分項工程施工實行方案先行、樣板引路制，根據施工進度要求，提前明確施工樣板，綜合評定合格后，方可正式施工。

（3）崗前交底及講評

每一道工序施工前嚴格按照制定的制度對施工人員進行詳細的交底，對施工前一天的施工情況進行班前講評，做到“我的崗位我負責”。

（4）成品、半成品保護

成品保護遵循先檢查后保護的原則，由總承包單位制定成品保護制度，所有工序均驗收合格、做好成品清潔后再進行保護。各施工單位按責任規定做好成品保護。

（5）堅持質量例會制，開展質量競賽活動

項目堅持質量例會制度，每周組織開展質量專項檢查。建設、監理聯合第三方檢測機構，對項目進行質量評選，有利于項目工程質量整體提升。

三、一次成優 過程精品

1．主體結構工程質量

（1）本工程混凝土78000m3，鋼筋10160t，施工過程嚴格執行相關規范及質量標準。混凝土結構內堅外美，尺寸準確，結構安全。

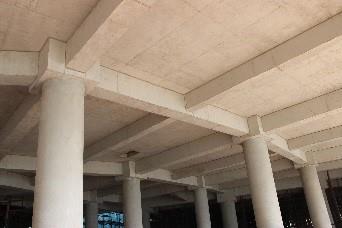

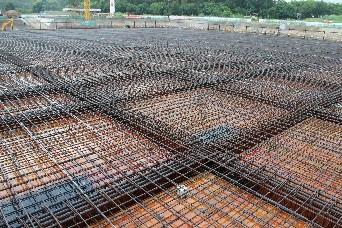

鋼筋綁扎規范                  結構混凝土觀感良好

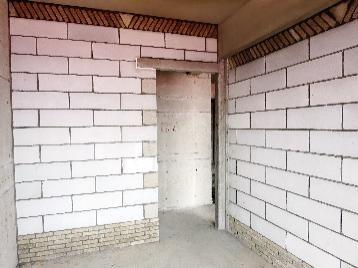

（2）砌體組砌規范、灰縫橫平豎直、砂漿飽滿、表面平整垂直。

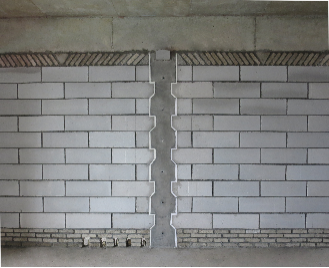

砌體砌筑規范               構造柱設置規范

2．裝飾裝修工程質量

（1）門診樓“S”型玻璃幕墻造型美觀，分格清晰、連接牢固，雄偉大氣，大面平整亮潔、色澤一致、曲面靈動。

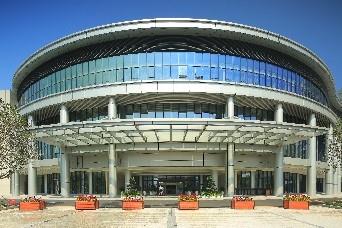

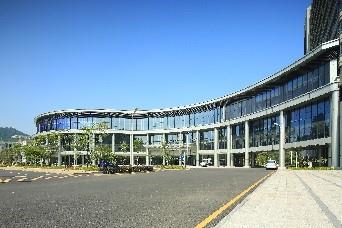

門診樓“S”形玻璃幕墻              門診樓圓弧形玻璃幕墻

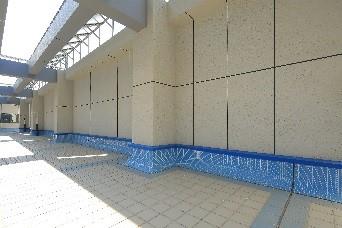

  （2）真石漆外墻色澤均勻、分縫清晰，表面平整、質感鮮明。

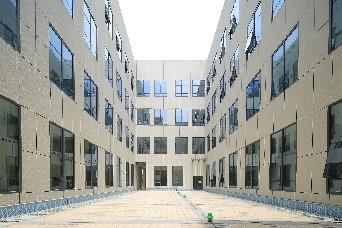

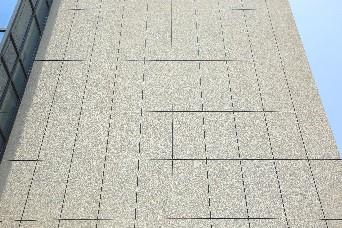

真石漆外墻效果

  （3）整體天花構造合理，圖案清晰，弧度造型圓滑一致、槽縫寬窄深度統一，施工精細美觀，表面平整無開裂。

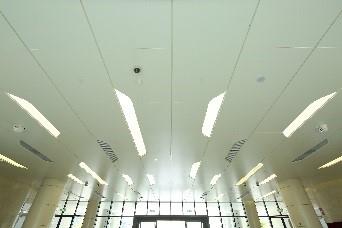

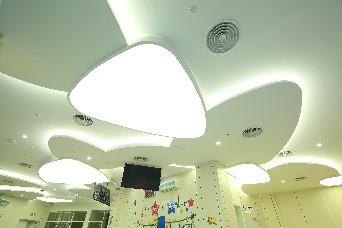

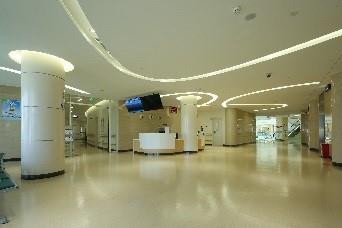

兒科診區整體天花吊頂               門診樓整體天花吊頂

    （4）異形或弧形鋁扣板吊頂采用電腦排版定制加工，安裝牢固，表面平整，縫格平直，弧度圓順。

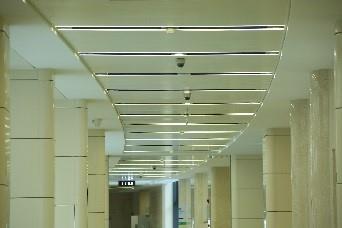

條形鋁扣板吊頂                     弧形鋁扣板吊頂

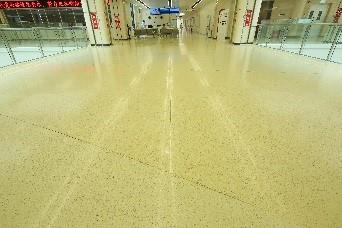

（5）門診樓二至四層梭形醫療街采用多彩磨石整體地面，平整如鏡，耐污易潔，無空鼓、開裂。

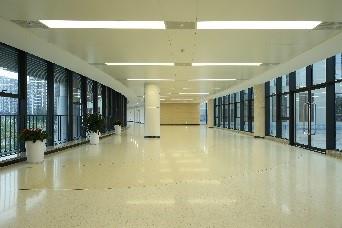

多彩磨石整體地面平整光潔

   （6）醫療區PVC地面平整光潔、圖案清晰、色澤紋理一致，無空鼓，無翹曲，墻根收口弧度統一，線條順直。

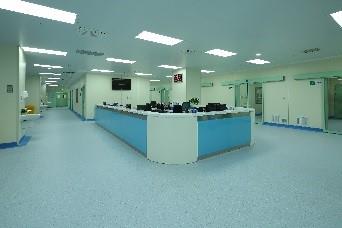

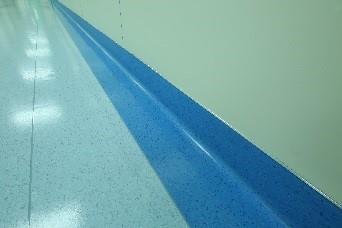

ICU病房PVC地面                PVC地面收口弧度統一

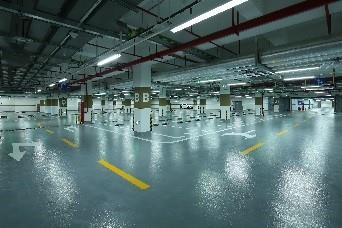

    （7）地下室車庫環氧砂漿地面色澤均勻，無空鼓開裂，車位劃線合理清晰。

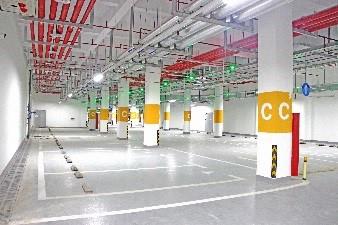

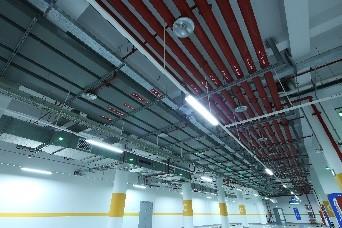

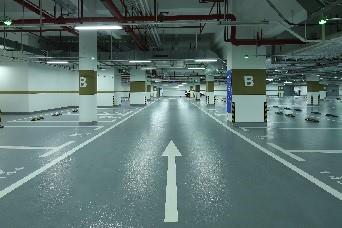

地下車庫環氧砂漿地面實景圖

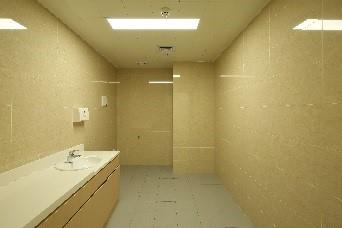

   （8）衛生間天花吊頂、地面磚、墻面磚全部實現“天地墻”三維對縫，潔具與墻地磚分中對稱，套割精細。



衛生間“天地墻”對縫               潔具與墻磚分中對稱

3．屋面工程質量

   （1）屋面磚鋪貼平整，排布有序，磚縫統一，坡度合理，排水順暢。

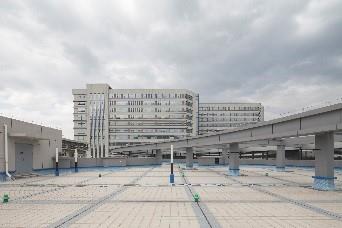

屋面坡度設置合理，排水順暢

（2）女兒墻泛水弧度統一，色澤均勻，鑲貼圓順，腰線規格一致，顏色均勻，線條順直。

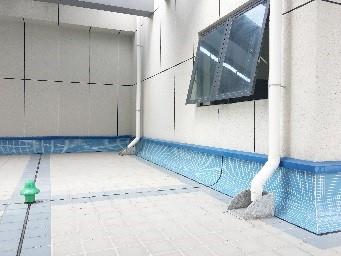

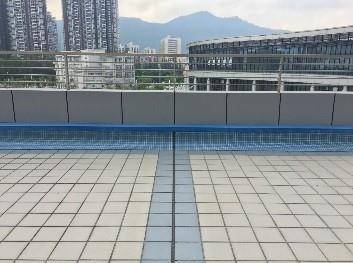

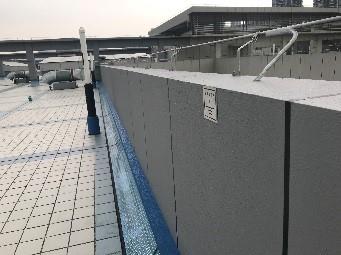

女兒墻泛水、腰線順直

（3）設備基礎、管線基礎、出屋面風井、花架結構柱腳等與面磚對縫，排布順直。

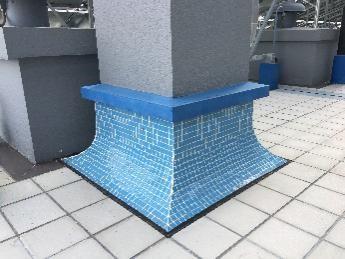

設備基礎與面磚對縫                     柱腳與面磚對縫

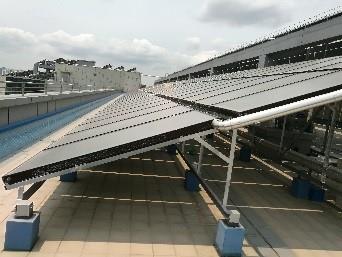

（4）太陽能支架排布整齊，太陽能板安裝規范，標高統一，線條順直。



太陽能基礎、支架整齊               太陽能板安裝標高統一

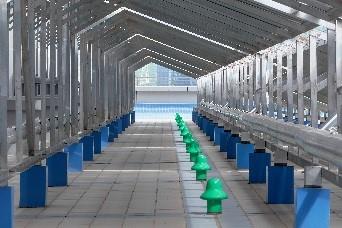

 （5）屋面透氣帽與分格縫對中，成行成線、弧度統一。

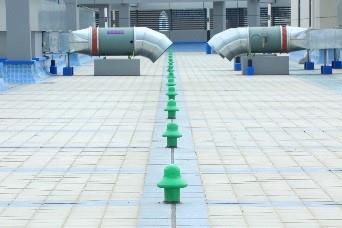

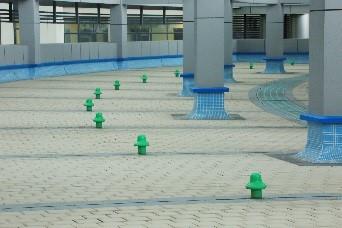

屋面透氣帽與分格縫對中               屋面透氣帽弧度統一

（6）弧形花架梁線條圓順，造型美觀；落水口、接水斗等細部構件施工細致、精美適用。

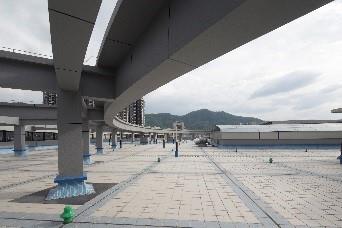

弧形花架梁線條圓順                  水簸箕安裝規范

（7）門診樓避雷帶安裝規范、順直；病房樓女兒墻欄桿與避雷帶安裝一體化，經濟實用，安裝平順。

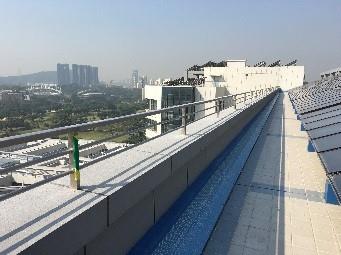

門診樓避雷帶安裝順直               欄桿與避雷帶一體化

（8）屋面管線支架基礎與面磚對縫，屋面磚分格縫與外墻真石漆分格縫對應。



管線基礎與屋面磚對縫              屋面分格縫與外墻對縫

  4．機電安裝工程質量

（1）管線綜合優化科學合理，管道排布美觀，順直，支吊架設置間距符合規范，管道標識清晰。

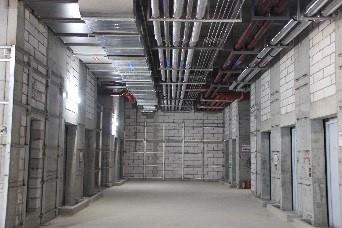

管道布置橫平豎直               地下室復雜管線布置合理

   （2）設備機房管道布置合理、美觀，設備基礎、管道成排成線，工藝精細。

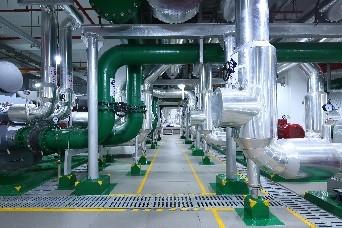

空調機房基礎、設備管線安裝規范

   （3）屋面設備及管道布置科學合理，安裝規范，排布成線，標高控制統一，基礎與屋面磚對縫。

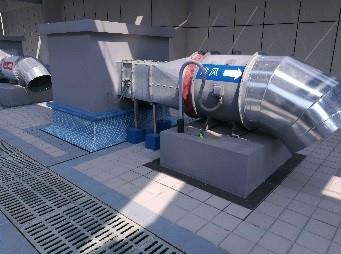

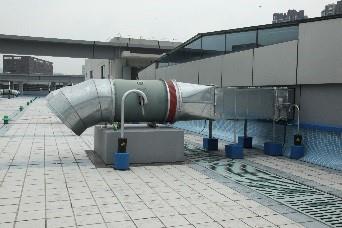

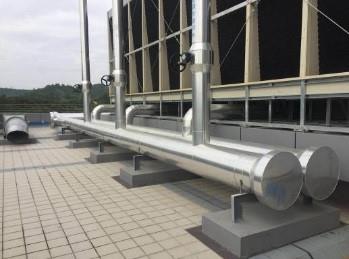

屋面風機安裝規范                屋面冷卻水管安裝順直

（4）管線穿墻，封堵規范，工藝細致美觀。

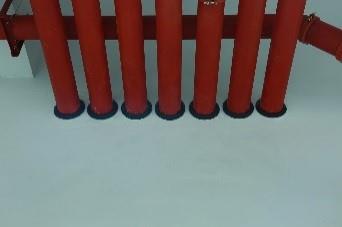

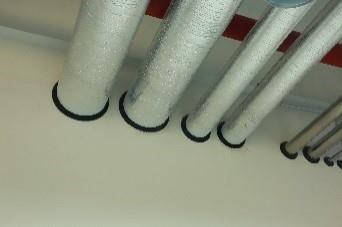

空調保溫管穿墻封堵美觀              消防水管穿墻封堵規范

四、新技術推廣應用 技術創新

項目積極推廣應用新技術，其中推廣應用“建筑業10項新技術”10大項23子項；新工藝、新材料的設計與應用12項；企業自主創新技術14項。獲發明專利1項，實用新型專利5項；獲省級工法5項。榮獲2017年深圳市、廣東省建筑業新技術應用示范工程，達到國內領先水平；榮獲2018年廣東省土木建筑學會科學技術一等獎。

項目全面應用BIM技術，總結出建模維護、圖紙會審、三維場地布置、虛擬建造、輔助進度管理、模板排布、深化設計、管線綜合等8大主要應用點，取得良好效果。

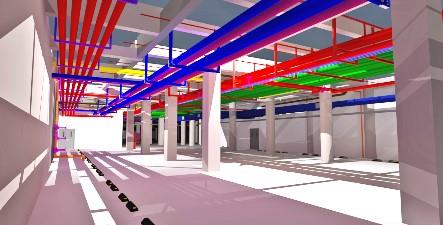

地下室管線BIM效果圖                地下室管線實景圖

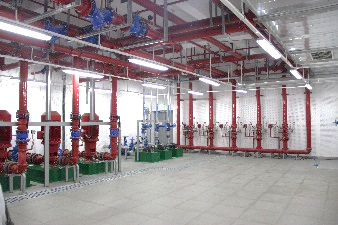

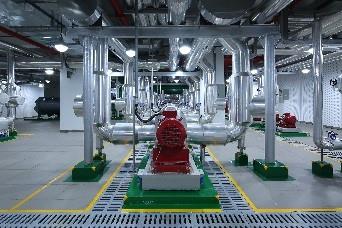

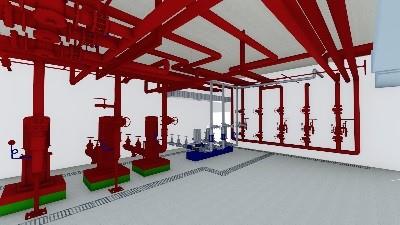

消防泵房BIM效果圖                  消防泵房實景圖

   五、綠色施工 錦上添花

本項目全面、深入推行綠色施工，施工過程中堅持“四節一環?！薄⒁匀藶楸镜木G色施工理念，取得了良好的效果，主要綠色施工措施如下：

   （1）環境保護：施工現場裸露土區域全面綠化；道路兩側設置自動噴淋降塵系統；大門出入口設置自動立體式洗車池；主要模板、鋼筋加工區設置降噪防護棚；建筑垃圾集中分類堆放并合理使用；樓層設置移動式環保廁所，混凝土輸送泵設置隔音防護棚等。

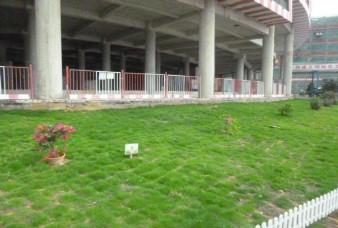

裸露地面進行綠化處理             出入口設置自動洗車池



（2）節材：所有建筑材料均堅持就近取材的原則；建筑物出入口設置可周轉裝配式道路；砌體、模板等材料集中加工；嚴格控制鋼筋下料；充分利用短材、邊角余料；利用BIM技術對管（線）材精準下料；地面塊材（瓷磚、石材）鋪貼均先深化排版設計，再計劃加工。

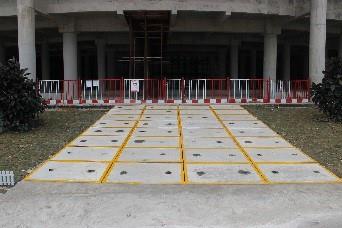

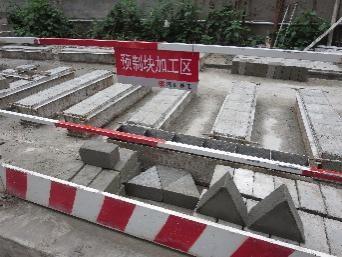

裝配式道路                   混凝土余料制作預制塊

   （3）節水：辦公區、生活區節水器具配置率達到100%；施工區設置5個雨水收集池回收利用雨水及基坑降排水；結構混凝土采用薄膜覆蓋養護；生活區雨、廢水回收用于綠化和衛生間沖洗等。

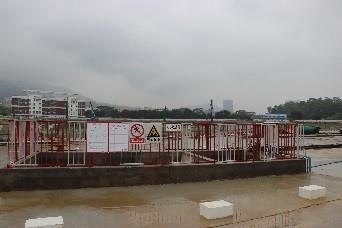

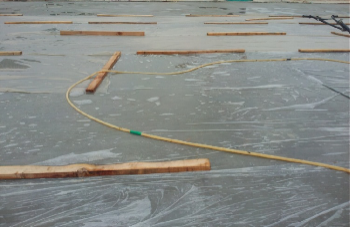

施工區雨水收集池                 混凝土覆蓋薄膜養護

   （4）節能：辦公、生活、施工區用電分區計量，控制用電量。現場廣泛采用LED燈具，工人宿舍采用先進的限流節能裝置，采用空氣源熱泵和太陽能熱水器供給淋浴用熱水等。

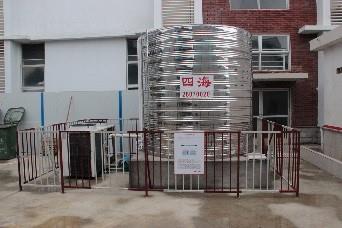

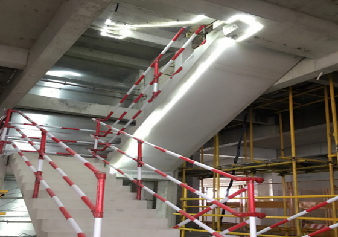

樓梯間采用LED照明燈帶                 空氣能熱水器

   （5）節地：應用BIM技術提前進行三維場地布置，提高場地應用率。利用場地內已有建筑做為辦公場所；保持場內已有道路作為施工道路；在場地西側、北側寬闊地帶留置地下室回填土。辦公區、生活區均采用可周轉式活動板房。

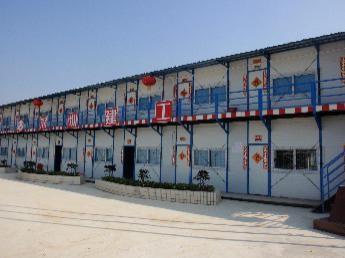

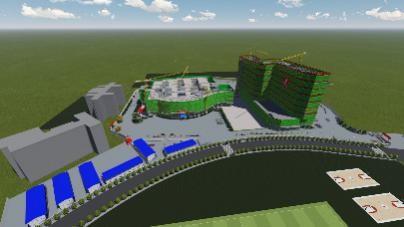

BIM三維場地布置               辦公 生活區活動板房

   六、工程資料 保駕護航

工程共有竣工資料375卷，組卷合理、編目細致清晰，裝訂整齊，查找方便；資料內容完整、詳實、有效，追溯性強；質量控制資料和竣工圖紙齊全完整、數據準確；驗收手續齊全，資料完備。

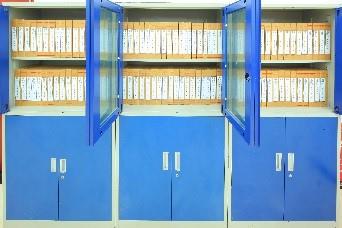

工程資料整理、歸檔

七、深圳質量 建工品質

開工以來，項目一直秉承體現：深圳質量，打造“建工品質”的工匠精神，塑造過程精品，取得了良好的社會效益。

先后承辦質量觀摩、綠色施工、醫療專業等各種交流活動30余次；2016年9月，成功舉辦了“深圳市建筑工務署質量月活動”；項目在2017年12月中國建筑業協會“質量安全萬里行活動”中得到了專家及領導的一致好評。

工程投入使用以來，結構安全穩定，各系統運行良好，實現了“功能性、系統性、先進性、文化性、經濟性”的和諧統一，使用單位“非常滿意”。

項目獲山東省綠色建筑設計獎、全國“AAA”級安全生產文明標準化工地、全國綠色施工示范工程、廣東省金匠獎等45項殊榮，最終已成功獲得2018～2019年度第一批中國建設工程魯班獎。
